1. Prosedur [Kembali]

1.Mengamati dan Memahami Simbol serta Data dari Alat Ukur

a. Ambil alat ukur seperti dibawah ini:

● Voltmeter (model 2011, 2052)

● Amperemeter (model 2011, 2013)

b. Amati simbol dan data yang tertera pada alat ukur tersebut

c. Gambarkan dan artikan simbol serta data tersebut dan tuliskan karakteristik alat ukur berdasarkan hasil pengamatan pada Tabel 1.

2. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Seri

a. Susun rangkaian seperti gambar 1

b. Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω k menggunakan poensiometer dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum

c. Gunakan DC power supply sebesar 12V

d. Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya

e. Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan tahanan geser

2. Foto Hardwaare [kembali]

1. Amperemeter

Amperemeter adalah alat ukur listrik yang digunakan untuk mengukur nilai arus listrik yang mengalir dalam suatu rangkaian listrik. Pengukuran arus listrik harus memutuskan rangkaian terlebih dahulu lalu dihubungkan masing-masing ke terminal-terminal amperemeter.

2. Voltmeter

Voltmeter adalah alat ukur yang digunakan untuk mengukur beda potensial atau tegangan listrik dari dua titik potensial listrik. Pada peralatan elektronik, voltmeter digunakan sebagai pengawasan nilai tegangan kerja.

3. Potensiometer

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan, potensiometer berperan sebagai resistor variabel atau Rheostat.

4. DC Power Suply

Catu daya DC (power supply) merupakan suatu rangkaian elektronik yang mengubah arus listrik bolak-balik menjadi arus listrik searah. Catu daya menjadi bagian yang penting dalam dunia elektonika yang berfungsi sebagai sumber tenaga listrik. DC Power Supply atau Catu Daya ini juga sering dikenal dengan nama “Adaptor”.

Arus searah adalah arus listrik yang nilainya tidak berubah. Arah pengaliran arus listriknya hanya positif atau hanya negatif saja. Arus searah didefinisikan sebagai arus listrik yang mempunyai nilai tetap atau konstan terhadap satuan waktu.

5. Tahanan Geser

Hambatan Geser atau Rheostat adalah jenis resistor yang nilai resistansi dapat diatur (Variable Resistor) dan biasanya digunakan untuk mengendalikan arus listrik (current) terutama pada rangkaian atau perangkat yang berarus listrik tinggi.

3. Rangkaian Simulasi dan Prinsip Kerja [kembali]

Prinsip Kerja :

Arus pada rangkaian gambar 1 mengalir dari positif sumber menuju negatif sumber sehingga arah arus pada rangkaian di atas searah dengan jarum jam. Pada rangkaian seri arus di peroleh dari pembagian tegangan sumber dengan hambatan total (I = Vth / Rth). Pada prinsip rangkaian seri tegangan pada tiap hambatan berbeda beda dan besar nilai arus akan sama pada tiap hambatan sehingga, (Ith = I1 = I2 = I3) dan Vth = (V1 + V2 + V3) dan (Rth = R1 + R2 + R3). Arus yang mengalir dari positif sumber masuk ke kaki resistor R1 sehingga diperoleh tegangan (V1 = I*R1). Arus yang keluar dari kaki resistor R1 masuk ke kaki resistor R2 sehingga diperoleh (V2 = I*R2). Arus yang keluar dari kaki resistor R2 masuk ke kaki resistor R3 sehingga (V3 = I*R3)

Prinsip Kerja :

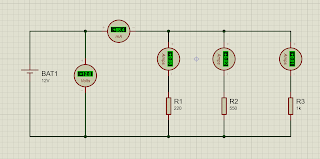

Arus pada rangkaian gambar 2 mengalir dari positif sumber menuju negatif sumber sehingga arus pada rangkaian di atas searah dengan jarum jam. Tegangan pada rangkaian paralel diperoleh dari jumlah arus total dikali jumlah resistansi hambatan total (V = Ith*Rth). Arus pada rangkaian paralel memiliki nilai yang berbeda-beda sedangkan tegangan akan bernilai sama (Vth = V1= V2 = V3) dan (Ith = I1 + I2 + I3) dan (1/Rth = 1/R1+1/R2+1/R3). Arus yang mengalir dari positif sumber masuk ke kaki resistor R1 lalu keluar menuju negatif sumber menghasilkan (I1=V/R1). Arus yang mengalir dari positif sumber masuk ke kaki resistor R2 lalu keluar menuju negatif sumber menghasilkan (I2=V/R2). Arus yang mengalir dari positif sumber masuk ke kaki resistor R3 lalu keluar menuju negatif sumber menghasilkan (I3=V/R3).
